125. CIKKSZÁM|Súrlódó merevítők vizsgálati módszerei: Ciklusvizsgálat, statikus terhelésvizsgálat, korrózióvizsgálat (sópermet) és nyomaték-/súrlódásmérés
Vizsgálati módszerekSúrlódásgátló tartókCiklusvizsgálat, statikus terhelésvizsgálat, korrózió (sópermet) és nyomaték-/súrlódásmérés
Bevezetés

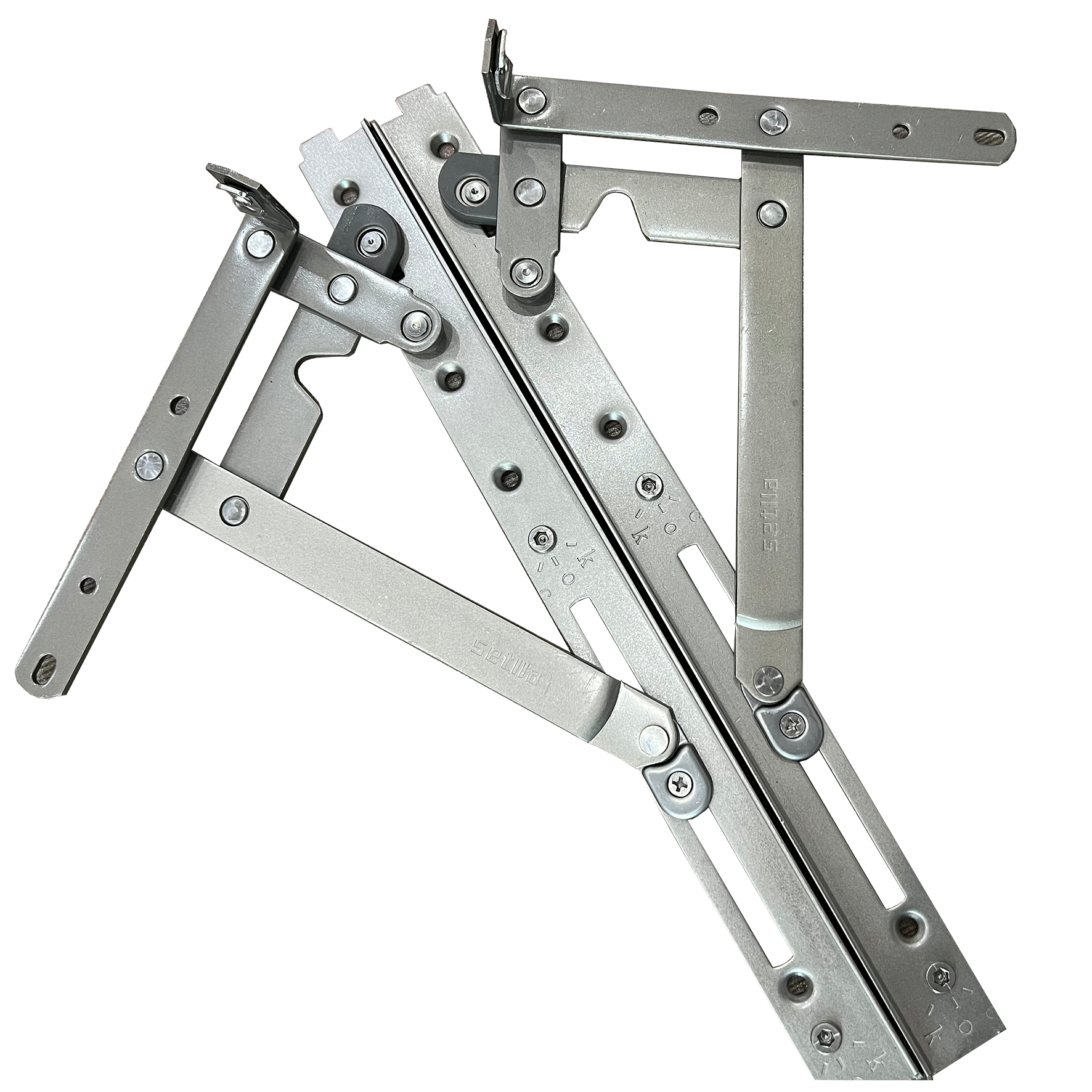

A biztonságos és tartós teljesítmény biztosítása érdekében a gyártók és a minőségbiztosítási csapatok teszteliksúrlódási támasztöbb ellenőrzési módszeren keresztül. Ezek a tesztek megerősítik, hogy ablakzsanérok, ablak súrlódásgátló zsanérok, és súrlódó zsanérok ellenáll a valós terheléseknek, az ismételt nyitási ciklusoknak, a környezeti hatásoknak és a hosszú távú kopásnak. Mertsúrlódási maradványokrészét képezik a tágabbnak ablak- és ajtóvasalat rendszereknél a tesztelésnek azt is validálnia kell, hogy a kapcsolódó komponensek – beleértve a sarokdarabok és illesztési darabok—összeszerelt állapotban megfelelően működjön.
Ez a cikk a tipikusan használt gyakorlati vizsgálati módszereket ismertetisúrlódási támaszsz, különös tekintettel a ciklikus tesztelésre, a statikus terheléses vizsgálatra, a korróziós vizsgálatokra (beleértve a sópermetet is), valamint a nyomaték-/súrlódásmérésre.
1) Ciklusvizsgálat (tartóssági és fáradási teljesítmény)
Ciklus tesztelés az egyik legfontosabb minősítési módszer ablak súrlódásgátló zsanérok mivel ezek az eszközök ismétlődő mozgást végeznek: nyitás, tartás és zárás ezerszer az élettartamuk során.
Milyen ciklustesztek igazolják
Stabilitás tartása az idő múlásával: Akár súrlódó zsanérok állandó ellenállást tartson fenn, és ne „lazuljon meg” a súrlódó anyagok kopása során.
Sima működés: Akár ablakzsanérok továbbra is mozoghatnak szorulás, súrlódás vagy rendellenes súrlódásnövekedés nélkül.
Alkatrész integritása: Akár illesztési darabok és a csatlakozási felületek szorosak maradnak, és nem romlanak kifáradásos repedés vagy deformáció miatt.
Hardverrendszer viselkedése: Mivel ablak- és ajtóvasalat kombinált szerelvényként a ciklustesztek megerősítik, hogy a teljes rendszer – nem csak a rögzítőmechanizmus – továbbra is működőképes marad.
Tipikus tesztbeállítás
A reprezentatív szerelvényeket gyártási rögzítőelemekkel és nyomatékbeállításokkal szerelik fel.
A vizsgálati minták meghatározott szögekben nyílnak, majd ellenőrzött körülmények között visszazáródnak.
A vizsgálati gyakoriságot (ciklusok óránként), a terhelési profilt és a nyitott szögeknél eltöltött tartózkodási időt rögzítik.
Megfelelt/nem felelt meg jelzők
A tartónyomaték (vagy súrlódási nyomaték) maximálisan megengedett változásai ablak súrlódásgátló zsanérok
Nincs szerkezeti meghibásodás sarokdarabok vagy illesztési darabok
Nincs elfogadhatatlan felületi sérülés vagy funkcióvesztés súrlódó zsanérok
2) Statikus terheléses vizsgálatok (szilárdság és alakváltozással szembeni ellenállás)
Míg a ciklustesztelés a tartósságra összpontosít, statikus terheléses tesztek az erő érvényesítése – azaz a képesség ablakzsanérok és ablak súrlódásgátló zsanérok hogy ellenálljon a nagy terheléseknek maradó deformáció vagy meghibásodás nélkül.
Amit a statikus terheléses tesztek ellenőriznek
Maximális terhelési ellenállás: Biztosítás súrlódó zsanérok képes ellenállni a szélnyomáshoz és a felhasználói kezelési erőkhöz hasonló terheléseknek.
Megszökött nyitás/zárás megakadályozása: Annak megerősítése, hogy a tartási viselkedés stabil marad fix nagy terhelés alatt.
Betöltési útvonal integritása: Az erők átvitelének ellenőrzése ablak- és ajtóvasalat, beleértve a csatlakozási pontokat és a szomszédos elemeket, mint például sarokdarabok.
Az illesztési darab tartóssága: Biztosítás illesztési darabok (csatlakozók, összekötő alkatrészek és interfész alkatrészek) nem csúsznak el és nem deformálódnak a tűréshatáron túl.
Tipikus tesztformák
Alkalmazott nyomatékvizsgálatok: A szárny nyitási helyzetében hajlítónyomatékot alkalmaznak; az elmozdulást mérik.
Pull/push tesztek: Az erőket a legrosszabb esetben fellépő nyitóerők vagy véletlen ütközés szimulálására alkalmazzák.
Elhajlás mérése: Mérőórák, LVDT-k vagy más elmozdulásérzékelők használata.
Közös értékelési eredmények
Elfogadható alakváltozási határértékek állandó alakváltozás nélkül
Nincsenek törések, repedések vagy elmozdulások a beállításban ablak súrlódásgátló zsanérok
Nincs túlzott lazulás vagy mozgás a csatlakozásoknál illesztési darabok és a fő hardver
3) Korróziós vizsgálatok (sópermet / páratartalom)
Súrlódó támaszés ablakzsanérok nedvességnek és levegőben lévő szennyeződéseknek kitett környezetben működnek. Ezért a korrózióvizsgálat kritikus fontosságú – különösen a fém alapú rendszerek esetében, amelyek bevonatolt vagy kezelt alkatrészeket tartalmaznak.
Sópermet-teszt (korrózióállóság)
Sós permet (sóköd) tesztek értékelje, hogy a bevonatok és felületkezelések mennyire jól védenek ablak- és ajtóvasalat idővel.
Mit igazolnak a sós permettesztek?
A kritikus alkatrészek – különösen súrlódó zsanérok a határfelületek – korróziónak vannak kitéve, ami megváltoztatja a súrlódási jellemzőket.
Akár ablak súrlódásgátló zsanérok gödrösödést, rozsdásodást vagy bevonathibát tapasztalhat, ami berágáshoz vagy csökkent rögzítőnyomatékhoz vezet.
Akár illesztési darabok és a rögzítőelemek korrózió miatt meglazulnak.
Hogy a korrózió átterjed-e a környező területekre sarokdarabokmivel ezek a zónák magukban tarthatják a nedvességet.
Tipikus sópermet-értékelési lépések
Az összeszerelt mintákat (vagy korróziókritikus részegységeket) szabályozott hőmérséklet és sókoncentráció alatt kell tartani.
Meghatározott időközönként (pl. szakaszos időszakok) ellenőrizni.
Mérje meg a bevonat épségét, és keressen korróziós termékeket.
Értékelési kritériumok
A funkcionális felületeken megengedett maximális korróziós súlyosság
Nincs olyan bevonatveszteség, amely befolyásolná a súrlódási érintkezési viselkedést
Az összeszerelési funkció nem károsodik ablakzsanérok és ablak súrlódásgátló zsanérok
4) Nyomaték- és súrlódásmérés (tartásteljesítmény és -állandóság)
Még ha egy súrlódóvilla megfelel is a ciklus- és korróziós teszteken, akkor is megfelelő „érzetet” kell nyújtania. súrlódó zsanéroka legközvetlenebb teljesítménymutatók jellemzően a következők nyomaték (mozgással szembeni ellenállás) és súrlódás olyan jellemzők, amelyek különböző szögekben tartóerőt biztosítanak.
Miért fontos a nyomaték/súrlódás mérése?
Tartónyomaték pontossága: Biztosítás ablak súrlódásgátló zsanérok tartsa a kívánt nyitási szögben a megfelelő ellenállással.
Súrlódási stabilitás az idő függvényében: A súrlódás változásának mérése futási ciklusok vagy korróziós expozíció után.
A tételek összehasonlíthatósága: A gyártási tételek közötti ismételhetőség ellenőrzése ablak- és ajtóvasalat.
Hogyan mérik a nyomatékot/súrlódást
Forgatónyomaték-tesztek: Egy kalibrált aktuátor szabályozott forgatást végez a szárny illesztési felületén, miközben méri az ellenállási nyomatékot.
Szög-nyomaték görbék: Az adatokat a nyitási szögek tartományában gyűjtik, hogy súrlódási/nyomaték profilt hozzanak létre a következőkhöz: ablakzsanérok és ablak súrlódásgátló zsanérok.
Súrlódási együttható becslése: Néhány fejlett beállításnál a tesztberendezések a mért nyomatékból és geometriából következtetni tudnak a tényleges súrlódásra.
Főbb mérések és kimenetek
Csúcsnyomaték és tartónyomaték meghatározott szögeknél
Nyomaték relaxációs viselkedés (ha a nyomaték állandó terhelés alatt csökken)
Konzisztencia-mutatók (szórás a minták között)
Tipikus átvételi ellenőrzések
Nyomaték a tűréshatárokon belül súrlódó zsanérok
Nincsenek olyan rendellenes nyomatékcsúcsok, amelyek beszorulásra utalhatnak illesztési darabok
A súrlódási jellemzők nem változnak a környezeti expozíció után
5) Integrált rendszertesztelés (beleértve asarokdarabokésillesztési darabok)
Mivel a súrlódóvillák egy szerelvény részét képezik, gyakori, hogy a vizsgálatokat reprezentatív konfigurációkban végzik, amelyek szomszédos elemeket is tartalmaznak, mint például sarokdarabok és illesztési darabok.
Miért van szükség az integrált tesztelésre
A valódi terhelések hardverhálózatokon keresztül haladnak, nem pedig elszigetelt alkatrészeken.
Sarokdarabok befolyásolhatja az illesztést, a merevséget és a terheléseloszlást.
illesztési darabok lehetnek a meghibásodás kiváltói a csatlakozási felületek megcsúszása, kopása, kifáradása vagy korróziója révén.
Integrált tesztpéldák
A teljes ablakszerelvény ciklikus tesztelése, beleértve a releváns ablak- és ajtóvasalat
Statikus terhelés teljes terhelési útvonallal, beleértve sarokdarabok és a tapadási régiók
Korróziónak kitett funkcionális interfészek védelme a valós telepítésekhez hasonlóan, majd a kitettség után a nyomaték/súrlódás újbóli vizsgálata
Következtetés
A hatékony minősítéssúrlódási maradványoktöbb módszeres tesztelési megközelítést igényel. Ciklus tesztelés igazolja a tartósságát ablak súrlódásgátló zsanérok és a hosszú távú teljesítménye súrlódó zsanérok. Statikus terheléses tesztek szilárdság és deformációs ellenállás megerősítése ablakzsanérok legrosszabb terhelések alatt. Korróziós vizsgálatok (sópermet) ellenőrizze, hogy a felületek és az anyagok védik-e ablak- és ajtóvasalat, beleértve a hozzá kapcsolódó érzékeny interfészeket is illesztési darabok és sarokdarabokVégül, nyomaték/súrlódás mérés biztosítja, hogy a merevítők megfelelő tartást és egységes „érzetet” biztosítanak a gyártási tételek között és a környezeti expozíció után is. Ezek a tesztek együttesen csökkentik a helyszíni hibákat, és segítenek biztosítani az ablak- és ajtóvasalat-rendszer biztonságos, megbízható működését a teljes élettartama alatt.
